Технические характеристики
| Наименование | Значение |
|---|---|
|
Передаточное число |
2...6,3 |
|
Крут. момент НxМ |
2000 |
|
Габариты мм |
775x425x470 |
|
Масса кг |
135 |

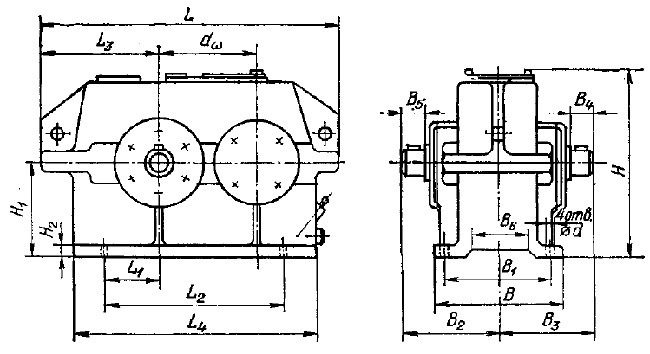

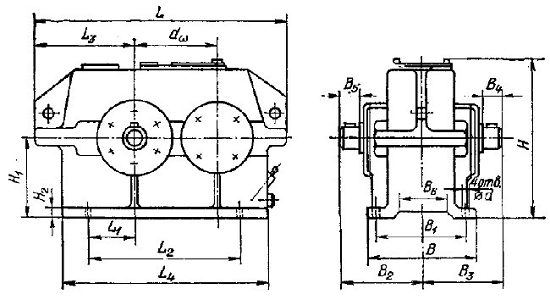

| aw | L | l1 | l2 | l3 | B | B1 | B2 | B3 | B4 | H | H1 | d | H2 | l4 | Масса, кг | B5 | B6 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 220 | 565 | 137,5 | 370 | 237 | 225 | 180 | 290 | 258 | 110 | 432 | 212 | 22 | 22 | 490 | 135 | 140 | 90 |

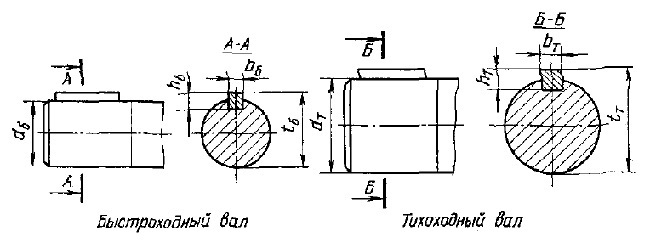

Размеры входного и выходного вала редуктова
| Размеры быстроходного вала, мм | ||||
|---|---|---|---|---|
| dб | tб | hб | bб | Подшипники |
| 45 | 48,5 | 10 | 14 | 7610 |
| Размеры тихоходного вала, мм | ||||
|---|---|---|---|---|
| dт | tт | hт | bт | Подшипники |
| 70 | 74,5 | 10 | 20 | 7516 |
